KÝ HIỆU TRÊN SƠ ĐỒ/BẢN ĐỒ

GEN 2.3 KÝ HIỆU TRÊN SƠ ĐỒ/BẢN ĐỒ

Các ký hiệu được sử dụng trên các sơ đồ/bản đồ hàng không xuất bản trong AIP Việt Nam và các loại sơ đồ/bản đồ hàng không khác như liệt kê trong mục GEN 3.2 được thể hiện phù hợp với các ký hiệu đã chuẩn hóa quốc tế nêu trong Phụ ước 4 của ICAO - Sơ đồ/bản đồ hàng không và các tài liệu hướng dẫn công tác đồ bản hàng không Doc 8697 - AN/889. Ngoài ra còn một số ký hiệu khác không chuẩn hóa quốc tế cũng được sử dụng.

1 Sân bay

1.1 Sơ đồ khác với sơ đồ tiếp cận

Dân dụng trên mặt đất
Dân dụng trên mặt nước
Quân sự trên mặt đất
Quân sự trên mặt nước
Hỗn hợp dân dụng - quân sự trên mặt đất
Hỗn hợp dân dụng - quân sự trên mặt nước
Sân bay khẩn cấp hoặc sân bay không có cơ sở vật chất
Nơi neo đậu tàu thuyền
Sân bay trực thăng Ghi chú: Sân bay chỉ sử dụng cho trực thăng

1.2 Các sơ đồ phương thức tiếp cận

Sân bay nơi các phương thức được áp dụng cho sân bay đó
Các sân bay có ảnh hưởng đến vòng lượn tại sân của sân bay có phương thức bay được xây dựng

1.3 Sơ đồ sân bay

Đường CHC có bề mặt cứng
Đường CHC không có lớp trải bề mặt
Đoạn dừng
Khoảng trống
Điểm kiểm tra VOR
Vị trí thiết bị đo tầm nhìn trên đường cất hạ cánh
Đèn vạch dừng
Vị trí chờ lên đường cất hạ cánh
Vị trí chờ lên đường cất hạ cánh

2 Thiết bị và đèn chỉ báo tại sân bay

Điểm quy chiếu sân bay (ARP)
Khu vực đường lăn, sân đỗ
Đèn điểm
Đèn điểm
Đèn báo chướng ngại vật
Đèn hàng không trên mặt đất
Thiết bị chỉ hướng gió (có đèn báo hiệu)
Thiết bị chỉ hướng gió (không có đèn báo hiệu)
Thiết bị chỉ hướng hạ cánh (có đèn)
Thiết bị chỉ hướng hạ cánh (không có đèn)

3 Các ký hiệu khác

3.1 Dịch vụ không lưu

Vùng thông báo bay
Khu vực hoạt động bay tại sân bay
Không theo tỷ lệ (trên đường bay ATS)
Không theo tỷ lệ (trên đường bay ATS)
Điểm báo cáo bắt buộc
Điểm báo cáo theo yêu cầu
Điểm tiếp cận chót
“Cửa sổ” độ cao/mực bay
“Tại hoặc cao hơn” độ cao/mực bay
“Tại hoặc thấp hơn” độ cao/mực bay
“Tại” Độ cao/mực bay
“Khuyến cáo” Độ cao/mực bay
“Dự kiến” Độ cao/mực bay

3.2 Vùng trời hạn chế

Vùng trời hạn chế (cấm bay, hạn chế bay hoặc nguy hiểm)
Ranh giới chung của hai khu vực tiếp giáp

3.3 Chướng ngại vật

Chướng ngại vật
Chướng ngại vật có đèn
Nhóm chướng ngại vật
Nhóm chướng ngại vật có đèn
Mức cao của đỉnh
Mức cao của đỉnh

3.4 Phụ trợ dẫn đường

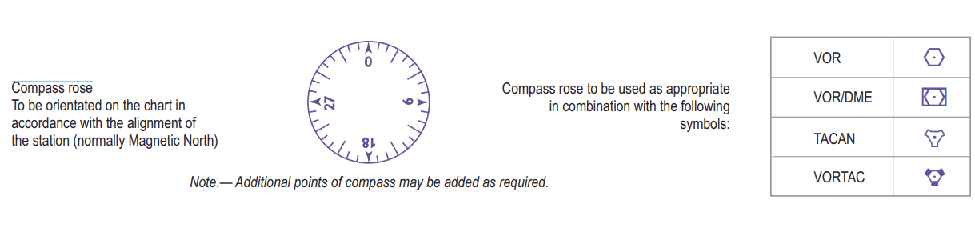

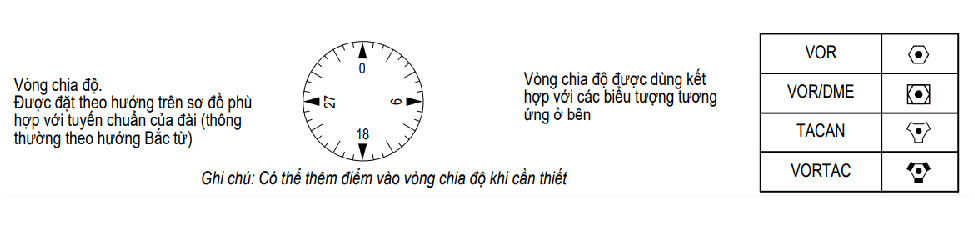

Biểu tượng Thiết bị dẫn đường vô tuyến cơ bản
Đài dẫn đường vô hướng
Thiết bị đo cự ly bằng vô tuyến
Đài dẫn đường đa hướng sóng cực ngắn
Tổ hợp VOR/DME

3.5 Các ký hiệu khác sử dụng trong sơ đồ giấy và điện tử

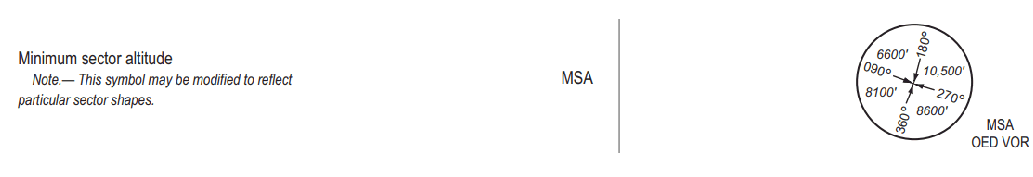

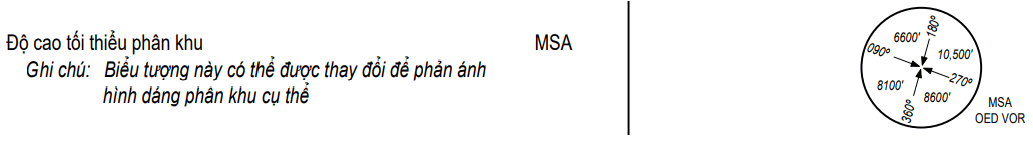

Độ cao tối thiểu phân khu


Vòng chờ
Vệt bay tiếp cận hụt
Đường cất hạ cánh

3.6 Ký hiệu sử dụng trong sơ đồ chướng ngại vật sân bay - Loại A, B và C

Tòa nhà hoặc công trình lớn
Đường truyền tải hoặc cáp treo
Đường sắt

3.7 Đường sắt

Đường sắt (một làn)
Đường sắt (hai hay nhiều làn)
Đường sắt (đang thi công)
Cầu đường sắt
Hầm đường sắt
Ga đường sắt
